AUTOCORD : le TLR de Minolta
par Fred
Matériel
Un tournevis plat 3,0 mm;
deux tournevis plat de précision 2,0 et 2,4 mm;
un tournevis en croix de précision #0;
une pince brucelles;
une pince pour circlips;
un volt- et ohm-mètre;
une pile bouton;
Si nécessaire, un fer à souder 25 W, de la soudure, du décapant.
Précaution
Ne pas mélanger les vis même si certaines se ressemblent.
Démontage
-) enlever la pile, ne pas remettre le couvercle du compartiment de la pile ;
-) enlever le capot du viseur : quatre vis ;
-) enlever les deux vis qui maintiennent la plaque couvercle du capot de la CDS
(cercle vert sur la photo) ;
​
-) enlever les deux vis à tête ronde en croix situées sur la face avant,
sous le capot de la CDS (deux cercles vert sur la photo) ;
-) enlever les trois vis qui maintiennent le capot de la CDS au corps de l’appareil
(trois cercles vert sur la photo) ;
-) enlever la vis située sous le capot de la CDS (1);
-) enlever l’anneau du compartiment de la pile avec la pince circlips (2);
-) enlever les deux vis qui maintiennent le bouton "OFF H L" de la cellule (3);
-) retirer les éléments internes du capot de la CDS ; ils tiennent en un bloc.
Contrôles
-) vérifier les différents points de soudure, souder les fils qui se seraient détachés ;
en cas de doute, contactez-moi ;

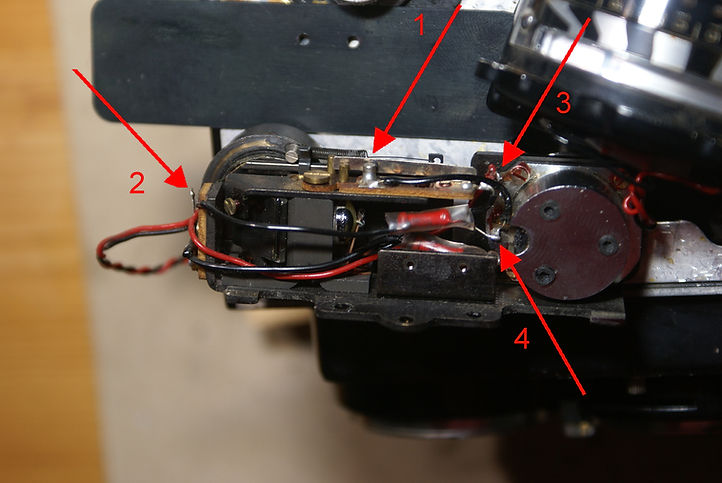

-) nettoyer les points de contact du bouton OFF ( 1 ) et du Battery Check ( 2 ) ;
-) mettre une pile dans le compartiment, fermer (si nécessaire, ajouter une petite bourre de coton ou de l'essuie-tout afin d’assurer le contact) ;
-) ( 3 ) est la connection + à la pile, fil rouge;
-) ( 4 ) est la connection - à la pile, fil noir;
-) vérifier la réaction de l’aiguille lorsque vous appuyez sur le contacteur du B.C. ;
-) tourner le bouton de la cellule sur H ou L puis vérifier que le courant passe avec le volt-mètre ;
-) si un point ne réagit pas, vérifier l’intégrité des fils ou des résistances avec l’ohm-mètre – régler sur 20k ;
-) résistance du haut = 4,2 kΩ - reliée au contact du B.C. ; résistance du bas = 10 kΩ - reliée à une borne de la cellule CDS ;
-) si tout est OK, vérifier que l’aiguille du cadran réagit en fonction de la lumière, en fonction de la position du bouton de la CDS – sur H ou sur L ;
Remontage
​
-) assurez-vous que :
-) la pile est retirée de son compartiment ;
-) la ou les entretoises en cuivre soi(en)t en place : autour du compartiment de la pile ;
-) le tenon du bouton B.C. a bien son petit capuchon en plastique ; sinon, il faut le coller – colle cyanoacrylate d’éthyle, une minuscule goutte dans le creux du capuchon (attention aux doigts) ;
​
-) remettre les éléments internes dans le capot de la CDS – attention au capuchon du bouton B.C. ;
-) remettre la vis sous le capot de la CDS ;
-) remettre l’anneau autour du compartiment de la pile, serrer ;
-) remettre le bouton OFF H L sur la CDS – deux minuscules vis, il n’y a qu’une position possible ;
-) vérifier le fonctionnement du bouton B.C. (remettre la pile) ;
-) vérifier le fonctionnement du bouton de la CDS – l’aiguille du cadran doit réagir à la lumière lorsqu’il est en position H ou L ;
-) remettre la plaque couvercle du capot de la CDS ;
-) fixer le capot de la CDS à l’appareil – trois vis disposées en triangle ;
-) remettre les deux vis à tête ronde en croix sous le capot de la CDS en face avant
de l’appareil ;
-) remettre le capot du viseur – quatre vis.
Vérifiez le fonctionnement de la cellule.
Comparez les valeurs indiquées avec une cellule externe électronique récente.
​
​
